Sistema di taglio Schumacher Easy Cut II
Il sistema falciante a taglio TANDEM ad alte prestazioni (modello Schumacher Easy Cut II) è costituito da una lama con sezioni avvitate singolarmente.
Le lame di taglio sono disposte in modo alternato consente una lavorazione pulita, silenziosa e con la minima usura; disponibili all’occorrenza dei rulli guida-lame che tengono premuta la lama nella posizione ottimale di taglio così da ridurre, in modo considerevole, le vibrazioni e l’usura della lama.
I denti porta-lama (doppi e con parte superiore e inferiore avvitata) sono molto robusti e con una significativa densità per evitare danni alle lame causati dalla possibile intromissione di corpi estranei.
L’azionamento a planetari è un sistema estremamente efficiente (in particolare per frequenze di taglio particolarmente elevate come 1.220 tagli al minuto) che permette di guidare la lama in modo perfettamente rettilineo ed ottenere un rendimento meccanico superiore e un trasferimento di potenza ottimale e bassi costi di manutenzione.
Autocontrol
La regolazione elettronica della barra di taglio garantisce una guida uniforme della barra di taglio in tutte le condizioni di terreno e di raccolto. L’Autocontrol permette, tramite dei sensori collocati su dei tastatori in lamiera di elevate dimensioni, di monitorare e preservare i settaggi fatti dall’operatore adeguandosi alla conformità del terreno automaticamente. L’adeguamento trasversale automatico della barra, l’altezza di taglio e la regolazione di pressione di appoggio, sono parametri che una volta impostati vengono gestiti dalla centralina della mietitrebbia, aumentando il comfort di utilizzo, le prestazioni e ottimizzando i tempi di lavorazione. Durante il trasporto inoltre il sistema provvede in modo automatico ad ammortizzare le oscillazioni della barra per la completa salvaguardia delle parti meccaniche della mietitrebbia.

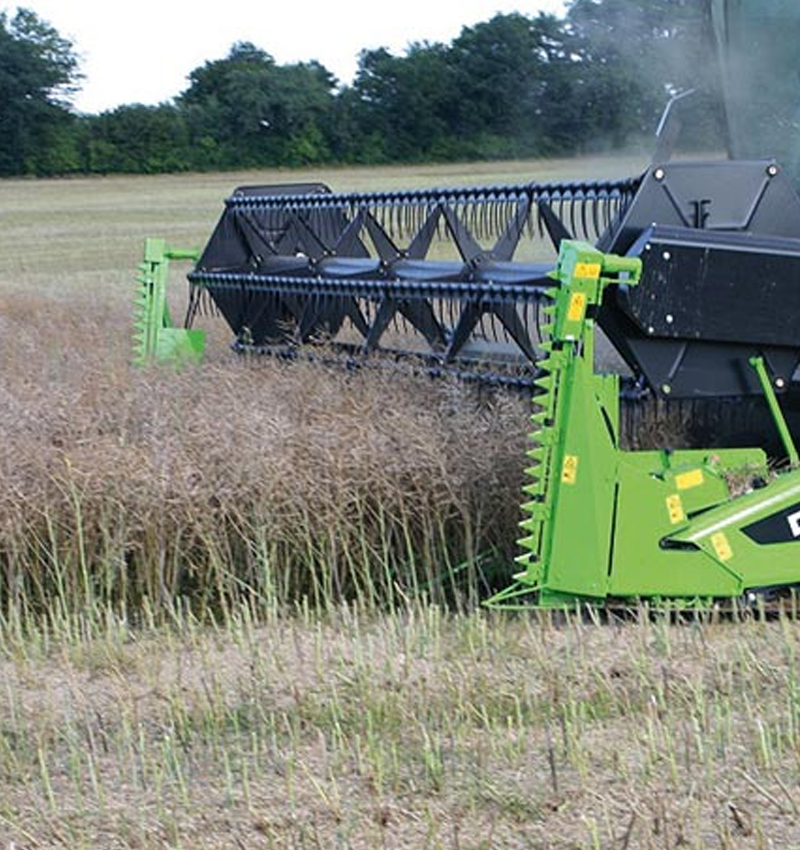

Aspo proporzionale
L’Aspo proporzionale presenta sei robuste barre dotate di una serie di denti realizzati in materiale plastico, resistenti e flessibili, facilmente sostituibili e con angolazione regolabile.
L’aspo è montato su guide in teflon che scorrono su bracci (per una rapida e precisa registrazione idraulica dell’inclinazione dei denti) e può essere disposto in maniera differente (orizzontalmente o verticalmente rispetto alla cabina) per adattarsi perfettamente alle differenti condizioni d’impiego.
Inoltre è dotato di sincronizzazione automatica del proprio regime con la velocità d’avanzamento della macchina: entrambi i parametri iniziali vengono programmati dall’operatore e successivamente il regime dell’aspo si adatta automaticamente in modo proporzionale al possibile incremento (o riduzione) della velocità della mietitrebbia.
Equipaggiamenti speciali
Per la raccolta del girasole e della colza sono disponibili due speciali kit da applicare alle barre di taglio.
Il kit dedicato al girasole presenta speciali prolunghe, un cilindro liscio (montato anteriormente alla coclea di alimentazione) e un rullo dentato (montato sotto la barra di taglio al posto dell’aspo che viene rimosso) che, lavorando in simultanea, permettono un’efficiente raccolta ad alte velocità.
Il kit per la colza invece, oltre alle attrezzature del kit sopracitato, presenta anche una prolunga per la tavola e una lama di taglio verticale sul lato destro a trasmissione idraulica (opzionale la lama sul lato sinistro).
Sistema di alimentazione Extra Feeding
Nella nuova serie C9000, il canale alimentatore è dotato dell’innovativo sistema “Extra Feeding”: il canale presenta una lunghezza maggiore rispetto a quelli tradizionali per consentire l’implementazione di barre di taglio di grandi dimensioni.
Il rullo di introduzione permette di alimentare la macchina in maniera continua e regolare, per aumentare significativamente la produttività e ridurre drasticamente il fabbisogno di potenza e i consumi. Inoltre il sistema, grazie al suo funzionamento costante, evita sovraccarichi al canale e al sistema trebbiante con significativa riduzione dei costi di manutenzione.
Inversione idraulica del canale di alimentazione
Importantissima la presenza dell’inversore idraulico del canale e della barra per evitare qualsiasi possibile sovraccarico del sistema di alimentazione.
Regolazione angolo di taglio
La regolazione dell’angolo di taglio sui modelli della Serie C9000 è di serie e viene eseguita mediante tiranti meccanici presenti su entrambi i lati; in caso di necessità è disponibile anche una regolazione elettroidraulica dell’angolo di taglio per un adattamento ottimale della barra di taglio alle varie condizioni del terreno, favorendo significativamente la raccolta.
Maxi Crop
La Serie C9000 è equipaggiata con lo straordinario sistema “Maxi crop” che garantisce polivalenza e massima efficienza di trebbiatura anche nelle condizioni più difficili.
Il battitore di dimensioni considerevoli (con diametro di 600 mm e larghezza di 1,52 m) e dotato di otto spranghe (avvitate per facilitarne la sostituzione) è in grado di assicurare una perfetta azione di battitura.
Il prodotto da trebbiare arriva al battitore in piano per garantire un flusso uniforme e senza intasamenti; il lanciapaglia sincronizzato, posto dietro al battitore, è dotato di una griglia aggiuntiva per ottenere una superficie ancora più estesa separazione e garantisce un perfetto spandimento sulla superficie degli scuotipaglia.
L’esclusivo sistema Maxi Crop permette di regolare elettronicamente dalla cabina il Turboseparatore (dotato di ben dieci spranghe dentate) su cinque differenti posizioni con un’escursione del tamburo da 25 mm ( posizione più chiusa con effetto massimo di separazione) a 65 mm (ottimizzato il rispetto della paglia).
Controbattitore segmenti
Il controbattitore è munito di quindici spranghe con un angolo di avvolgimento di 121 gradi per garantire un’efficienza elevata di trebbiatura e di separazione.
Le distanze tra il controbattitore e il battitore in ingresso e in uscita possono essere regolate tramite attuatori elettrici comandati dal Commander Control, con controllo indipendente della parte anteriore e posteriore.
Il controbattitore a segmenti (4 mm di diametro filo) è stato studiato per ottenere, a seconda delle necessità, una trasformazione immediata della mietitrebbia: per la sostituzione dei segmenti standard con quelli specifici per una determinata coltura, basta semplicemente sfilare e re-infilare dalla cavità para-sassi del controbattitore i diversi segmenti.
Riduttore giri battitore
Il variatore del battitore presenta una robusta trasmissione e permette di impostare il regime di giri ottimale per ogni tipo di prodotto: la variazione dei giri è regolabile elettronicamente da 420 a 1250 giri/min ed un dispositivo di serraggio automatico protegge le cinghie e il battitore da sovraccarichi. Per prodotti particolarmente sensibili è disponibile un riduttore supplementare (facilmente montabile grazie alla costruzione flangiata del battitore) attraverso cui è possibile variare la velocità dei giri del battitore ad una gamma di velocità più basse comprese tra i 210 giri/min e i 625 giri/ min.
Scuotipaglia
Gli scuotipaglia sono caratterizzati da una superficie molto ampia e da una considerevole lunghezza per garantire la perfetta separazione del prodotto dalla paglia; inoltre presentano il primo gradino più profondo (rispetto ai successivi) per rallentare il flusso di prodotto all’uscita del sistema trebbiante, migliorandone ulteriormente la separazione.
Gli scuotipaglia sono montati su particolari cuscinetti a tenuta stagna in grado di ridurre la rumorosità, l’assorbimento di potenza e di aumentare la vita utile dell’albero e degli scuotipaglia stessi.
Infine, per aumentare ancora di più l’efficacia di separazione possono essere montate delle creste apposite sugli scuotipaglia ed il piano di ritorno può essere strutturato appositamente per consentire di far arrivare al piano preparatore un prodotto già stratificato.
